Co to jest zimny lut?
Zimny lut to problem, który może pojawić się podczas lutowania, prowadząc do nieodpowiednich połączeń. Charakteryzuje się on wysoką rezystancją i często skutkuje przerwami w obwodzie. Taki stan rzeczy powstaje, gdy spoiwo lutownicze oraz podłoża nie zostaną odpowiednio stopione. To z kolei negatywnie wpływa na ich zdolność do przewodzenia prądu elektrycznego. W elektronikę zimne luty są dość powszechnym zjawiskiem i mogą prowadzić do uszkodzeń sprzętu oraz nieprawidłowych funkcji urządzeń. Aby zapobiec tym problemom, istotne jest stosowanie właściwych technik lutowania. Ważnym elementem procesu jest również kontrola temperatury, która ma kluczowe znaczenie dla osiągnięcia sukcesu.

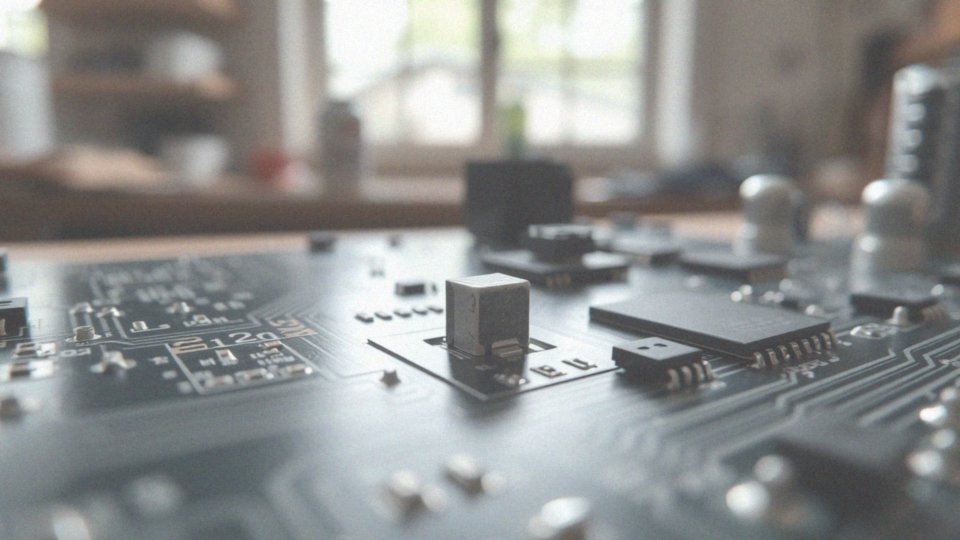

Jak wygląda zimny lut?
Zimny lut można łatwo zidentyfikować dzięki jego specyficznemu wyglądowi. Połączenie lutowane na ogół cechuje się:
- szaro-matową, nierówną powierzchnią,
- gładkim i lśniącym wyglądem w przypadku prawidłowych złączy.
Zdarza się, że zimny lut przypomina nóżkę elementu pokrywaną cyną, ale w rzeczywistości nie tworzy on solidnego połączenia z płytką drukowaną. Czasami można dostrzec także pęknięcia lub zniekształcenia, które łatwiej zauważyć przy użyciu lupy. Ważne jest, aby ocenić jakość tych połączeń, ponieważ nierównomierne rozmieszczenie spoiwa może skutkować poważnymi problemami w działaniu elektroniki. Dlatego wizualna kontrola zimnych lutów odgrywa kluczową rolę w diagnostyce urządzeń elektronicznych.
Jakie są objawy zimnego lutu?
Objawy zimnego lutu mogą przybierać różne formy, a ich charakterystyka w dużej mierze zależy od miejsca uszkodzenia i typu elementu. Często jednym z pierwszych zauważanych symptomów jest niestabilne działanie urządzenia, co może objawiać się:
- przerywaniem pracy,
- zacięciami.
Na przykład w laptopach czy kartach graficznych mogą występować artefakty, które znacząco pogarszają jakość obrazu. Kolejnym istotnym sygnałem jest czarny ekran, wskazujący na brak reakcji urządzenia, zazwyczaj spowodowany problemami w obwodzie. Dodatkowo, podwyższona rezystancja w obwodzie również może sugerować wystąpienie usterek związanych z zimnymi lutami.
W wielu przypadkach użytkownicy doświadczają całkowitego braku reakcji podczas próby uruchomienia sprzętu, co naturalnie prowadzi do frustracji. Iskrzenie w okolicy lutu również jest niepokojącym sygnałem, wskazującym, że połączenie nie funkcjonuje poprawnie. Zrozumienie tych symptomów jest niezwykle ważne, ponieważ pozwala szybko zidentyfikować problemy z zimnymi lutami i wdrożyć niezbędne naprawy. Dzięki temu można nie tylko zachować wysoką wydajność urządzeń elektronicznych, lecz także minimalizować ryzyko ich dalszych uszkodzeń.
Co powoduje powstawanie zimnych lutów?
Zimne lutowania najczęściej powstają w wyniku błędów podczas lutowania, a kluczowe czynniki to:
- zbyt niska temperatura,
- nieodpowiednie użycie topnika, takiego jak kalafonia,
- brudne powierzchnie lutowania,
- szybkie stygnięcie lutu,
- ruchy elementów w trakcie pracy.
Kiedy lut jest ogrzewany niewystarczająco, nie topnieje w właściwy sposób, co osłabia połączenia. Zanieczyszczenia obniżają efektywność lutowania, co znacząco utrudnia uzyskanie trwałego połączenia. Gdy korzysta się ze spoiw bezołowiowych, co wymaga wyższych temperatur, niekontrolowanie tych warunków może jeszcze bardziej zwiększyć prawdopodobieństwo problemów. Dlatego niezwykle istotne jest, aby przestrzegać odpowiednich praktyk oraz dokładnie monitorować warunki podczas lutowania. Tego rodzaju działania pozwalają na zminimalizowanie ryzyka wystąpienia zimnych lutów w elektronice. Regularne kontrole oraz optymalizacja procesu lutowania mogą znacznie podnieść jakość połączeń.
Jak przegrzewanie wpływa na powstawanie zimnych lutów?
Przegrzewanie ma istotny wpływ na powstawanie zimnych lutów. Choć może się wydawać, że wysoka temperatura jest korzystna, w rzeczywistości długotrwałe narażenie komponentów elektronicznych na wysokie ciepło osłabia strukturę połączeń. Zbyt wysoka temperatura może prowadzić do:
- pęknięć,
- spadku przewodności,
- pojawienia się zimnych lutów,
- utleniania lutowanych powierzchni.
Najbardziej zauważalne skutki można zaobserwować w układach BGA, które cieszą się dużą popularnością w laptopach. Użytkownicy często dostrzegają, że luty, które na początku były dobrze wykonane, nagle przestają działać. Nawet najbardziej zaawansowane techniki lutowania mogą okazać się niewystarczające przy zbyt wysokich temperaturach. Dlatego monitorowanie ciepłoty podczas lutowania jest kluczowe. Dbanie o to, by unikać przegrzewania komponentów, pomoże nie tylko wyeliminować zimne luty, ale również zminimalizować ryzyko uszkodzeń elektroniki.

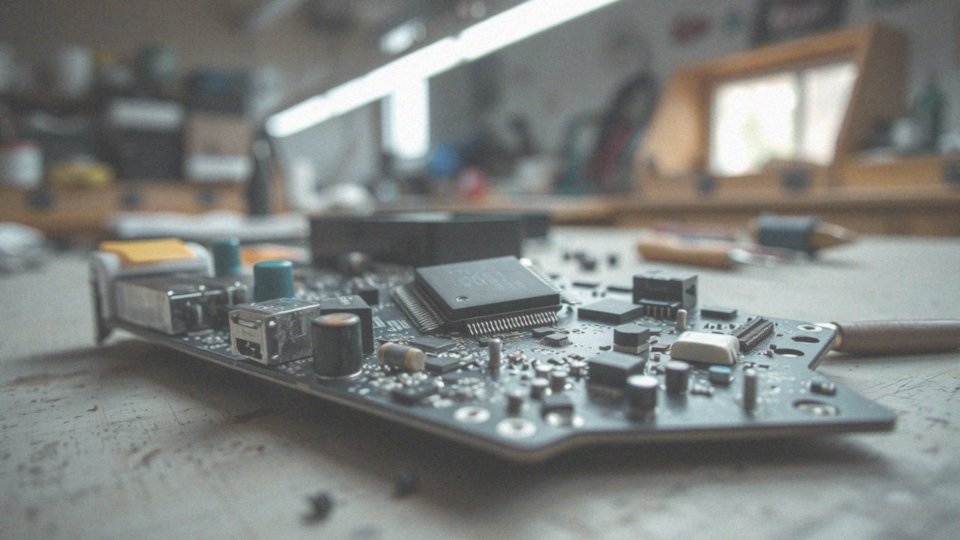

Jakie elementy elektroniczne są narażone na zimne luty?
Elementy elektroniczne, które są szczególnie narażone na problem zimnych lutów, to te, gdzie jakość połączeń lutowanych jest kluczowa dla ich funkcjonowania. W zestawieniu tym znajdują się:
- układy scalone,
- tranzystory,
- kondensatory,
- rezystory.
To właśnie one wykazują dużą podatność na uszkodzenia związane z zimnymi lutami. Złącza także mogą stać się miejscem występowania tego zjawiska, co negatywnie wpływa na ich stabilność i wydajność. Układy BGA, określane jako Ball Grid Array, są szczególnie wrażliwe na zimne luty ze względu na dużą liczbę połączeń oraz złożoną konstrukcję.
W urządzeniach takich jak laptopy czy karty graficzne, w których gęstość elementów jest wysoka, a generowanie ciepła intensywne, ryzyko wystąpienia tego problemu dodatkowo wzrasta. W tych przypadkach połączenia lutowane odgrywają kluczową rolę w ogólnej efektywności systemu. Długotrwałe działanie w wysokich temperaturach oraz zastosowanie nieodpowiednich technik lutowania mogą prowadzić do wielu problemów, które wpływają na stabilność krytycznych komponentów.
Dlatego tak ważne jest kontrolowanie warunków lutowania oraz dbanie o jakość połączeń, co pozwala zminimalizować ryzyko wystąpienia zimnych lutów w elektronice.
Jak można rozpoznać zimne luty?
Rozpoznawanie zimnych lutów opiera się na kilku istotnych metodach. Na początek, przeprowadzenie wizualnej inspekcji jest niezwykle ważne. W przypadku matowych czy popękanych połączeń możemy mieć do czynienia z problemami w lutowaniu.
Kolejnym skutecznym sposobem jest pomiar rezystancji przy użyciu multimetru – wysokie wartości lub brak przewodnictwa wskazują na ewentualne błędy w układzie. Co więcej, ruch elementu podczas pracy urządzenia może ujawnić jego niestabilność, co manifestuje się przerywaniem funkcjonowania.
W przypadku układów BGA, w których dostęp do połączeń jest mocno ograniczony, możemy zauważyć:
- artefakty na ekranie,
- całkowity brak reakcji.
Pomocne bywa użycie kalafonii, która pozwala ocenić jakość połączeń. Zbyt niska temperatura podczas lutowania lub zbyt szybkie stygnięcie mogą być przyczyną zimnego lutowania. Zdolność do identyfikacji takich usterek jest kluczowa dla zapewnienia sprawności urządzeń elektronicznych oraz efektywności napraw.
Regularne kontrole wzrokowe oraz testy elektryczne znacznie przyspieszają proces wykrywania i diagnozowania problemów.
Jakie są metody wykrywania zimnych lutów?
Wykrywanie zimnych lutów można zorganizować w kilka kategorii, uwzględniając różnorodne techniki i narzędzia. Na początek warto wspomnieć o kontroli wizualnej, która polega na szczegółowym oglądaniu lutowanych połączeń, często z wykorzystaniem lupy. Taki sposób umożliwia łatwe dostrzeganie widocznych wad, jak niedoskonałości czy matowe wykończenie lutów.
- Pomiar rezystancji przy użyciu multimetru. Wysoka rezystancja lub całkowity brak przewodnictwa wyraźnie sygnalizują potencjalne problemy w obrębie połączeń,
- Termowizja, która pozwala na identyfikację obszarów o podwyższonej temperaturze, często związanych z nieprawidłowościami w lutach,
- Testy mechaniczne, jak na przykład delikatne poruszanie elementami. Luźne lub niestabilne połączenia mogą prowadzić do przerwania pracy urządzenia,
- Badania rentgenowskie, które sprawdzają się doskonale w ocenie jakości lutów, szczególnie w układach BGA,
- Metoda stukaniana w płytkę drukowaną, pozwalająca na zidentyfikowanie potencjalnych zimnych lutów.
Analiza reakcji elementów na dźwięk może ujawnić istniejące problemy związane z lutowaniem. Precyzyjne wykorzystanie tych różnorodnych technik jest kluczowe dla efektywnego wykrywania i diagnozowania zimnych lutów, co z kolei wpływa na prawidłowe funkcjonowanie urządzeń elektronicznych.
Jakie są skutki obecności zimnych lutów?
Zimne luty w elektronice mogą wywołać poważne komplikacje. Połączenia o wysokiej rezystancji prowadzą do niestabilnej pracy sprzętu, co często objawia się:
- przerywaniem sygnału,
- niepożądanymi efektami na ekranie,
- całkowitym brakiem reakcji systemu przy uruchamianiu.
W laptopach, szczególnie tych z układami BGA, takie usterki mogą prowadzić do trwale uszkodzeń płyty głównej, co objawia się chociażby problemami z wyświetlaniem graficznym. Dodatkowo, niestabilne połączenia sprzyjają korozji, co zwiększa ryzyko wystąpienia awarii mechanicznych i elektrycznych. Zimne luty w popularnych komponentach, takich jak:
- układy scalone,
- tranzystory,
- moduły pamięci,
mogą skutkować spadkiem wydajności lub nawet całkowitymi awariami. Dlatego tak kluczowe jest, aby połączenia były solidne i niezawodne, aby zapewnić prawidłowe działanie tych elementów. Regularne kontrole oraz testowanie sprzętu mogą znacząco wpłynąć na ochronę elektroniki. Zrozumienie skutków zimnych lutów ma znaczenie zarówno dla użytkowników, jak i serwisantów. Usuwanie zimnych lutów poprawia efektywność działania urządzeń oraz przedłuża ich żywotność. Dlatego warto przeprowadzać regularne inspekcje złącz lutowniczych i stosować odpowiednie metody detekcji, co może znacznie ograniczyć ryzyko wystąpienia zimnych lutów oraz ich niekorzystnych konsekwencji.
Jak uniknąć zimnego lutowania?
Aby zabezpieczyć się przed zimnym lutowaniem, warto przestrzegać kilku podstawowych zasad:
- dobierz lutownicę, która ma odpowiednią temperaturę i moc, dostosowaną do konkretnego elementu i rodzaju używanego spoiwa,
- użyj odpowiedniego topnika, takiego jak kalafonia, co znacząco poprawia właściwości lutowia, wspierając lepsze rozprzestrzenianie się materiału w obszarze lutowanym,
- upewnij się, że wszystkie powierzchnie są całkowicie czyste i odtłuszczone, ponieważ zanieczyszczenia mogą poważnie wpłynąć na jakość połączenia,
- podgrzewaj zarówno element, jak i pad lutowniczy w trakcie lutowania, co umożliwia równomierne topnienie materiału,
- unikaj ruchów elementów podczas stygnięcia, ponieważ mogą one zakłócić spójność lutowanego połączenia,
- regularnie kontroluj stan lutownicy oraz jakość spoiwa.
Dbanie o te aspekty przyczynia się do uzyskania lepszych efektów lutowania i znacząco redukuje ryzyko wystąpienia zimnych lutów, wpływając na długotrwałe działanie urządzeń elektronicznych. Takie podejście jest niezwykle istotne dla stabilności połączeń oraz niezawodności całej instalacji.
Jak naprawić zimne luty?
Naprawa zimnych lutów to zadanie, które wymaga zarówno precyzji, jak i odpowiednich narzędzi. Na początku kluczowe jest dokładne oczyszczenie miejsca lutowania ze wszelkich zanieczyszczeń. Zastosowanie topnika, takiego jak kalafonia, znacząco poprawia przyczepność lutu. Następnie należy podgrzać połączenie lutownicą, aby zapewnić, że lut dobrze przylega do elementu oraz padów na płycie drukowanej.
To fundamentalny krok, który gwarantuje prawidłowe działanie połączenia. W przypadku układów BGA sytuacja bywa bardziej skomplikowana. W takiej sytuacji konieczny jest:
- reballing,
- wymiana kulek lutowniczych,
- usunięcie starego lutu,
- zastąpienie go nowymi kulkami,
- dodatkowa precyzja.
Po zakończeniu naprawy nie zapomnij dokładnie oczyścić miejsca lutowania z resztek topnika. Dzięki temu zapewnisz czystość połączenia oraz jego długotrwałą funkcjonalność. Dodatkowo, systematyczna kontrola i konserwacja lutowanych połączeń znacząco zwiększają niezawodność urządzeń elektronicznych, co w dłuższej perspektywie przynosi korzyści użytkownikom.

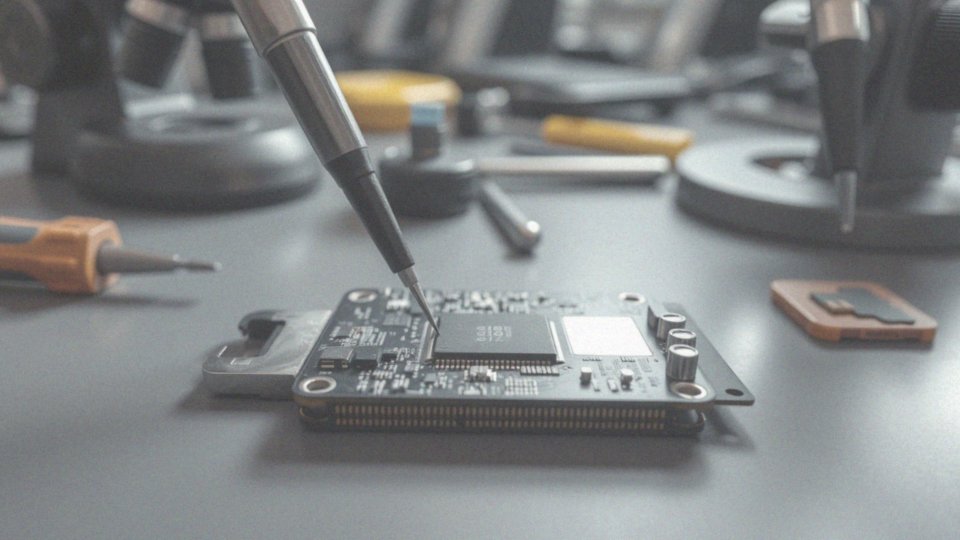

Co to jest reballing BGA i jak działa?
Reballing BGA to kluczowy etap w naprawie układów BGA (Ball Grid Array), które odgrywają istotną rolę w nowoczesnej elektronice, w tym w naszych laptopach. Podczas tej procedury dochodzi do usunięcia uszkodzonych kulek lutowniczych, a następnie nałożenia nowych. Bardzo istotne jest, aby dokładnie oczyścić powierzchnię układu, co zapewnia lepszą adhezję świeżych kulek.
Następnie układ trafia do specjalistycznego pieca, gdzie kulki są podgrzewane do temperatury topnienia. To działanie umożliwia stworzenie solidnego połączenia z płytą drukowaną. Reballing to skomplikowany proces, który wymaga nie tylko nowoczesnego sprzętu, ale również dużej precyzji w lutowaniu. Często stosuje się go w przypadku uszkodzeń spowodowanych przegrzewaniem, co prowadzi do powstawania zimnych lutów.
Takie delikatne lutowane połączenia mogą borykać się z problemami jakościowymi. Z tego powodu dokładność reballingu ma kluczowe znaczenie dla dalszego funkcjonowania urządzeń elektronicznych. Ważne jest również, aby zauważyć, że ta metoda nie tylko przywraca sprawność uszkodzonym sprzętom, ale również wydłuża ich żywotność. Dzięki reballingowi, użytkownicy mogą cieszyć się z dłuższego użytkowania nowoczesnych układów, unikając kosztownej wymiany, która jest także nieprzyjazna dla środowiska.
Jak temperatura wpływa na lutowanie?
Temperatura ma fundamentalne znaczenie w procesie lutowania, kluczowym dla uzyskania trwałych połączeń. Gdy jest zbyt niska, lut nie topnieje prawidłowo, co może prowadzić do powstawania zimnych lutów, osłabiających całą konstrukcję. Takie defekty negatywnie wpływają na przewodnictwo prądu i mogą skutkować poważnymi problemami z działaniem urządzenia.
Z kolei zbyt wysoka temperatura może narazić elementy na uszkodzenia oraz przyczynić się do utleniania lutowanych powierzchni, co dodatkowo komplikuje proces tworzenia solidnych połączeń. Długotrwałe działanie wysokiej temperatury skutkuje pęknięciami, obniżoną przewodnością oraz jeszcze większą ilością zimnych lutów.
Dlatego tak istotne jest regularne śledzenie temperatury przy użyciu stacji lutowniczej z dostosowywaną regulacją. Rekomendacje producentów spoiw i elementów elektronicznych również są bardzo pomocne – ich przestrzeganie umniejsza ryzyko wystąpienia błędów lutowniczych.
Utrzymywanie temperatury w odpowiednim zakresie oraz stosowanie się do dobrych praktyk lutowniczych ma ogromny wpływ na jakość połączeń, co jest niezmiernie istotne w delikatnej elektronice.
